Сверлильно-присадочный станок Filato FL-4L
Полуавтоматический сверлильно-присадочных станок FL 4L Plus является одним из самых популярных моноготраверсных станков, благодаря своей гибкости в конфигурации сверлильных групп. FL 4L Plus отлично справляется с присадкой различных деталей в условиях малого и среднего производства.
- Крайняя правая голова может работать как в вертикальном, так и в горизонтальном положении. Это позволяет обрабатывать большинство карт присадок за один проход.
- Сверлильные группы оснащены гидротормозами для исключения сколов.
- Положение вертикальных сверлильных суппортов выставляются при помощи цифровых счетчиков, что значительно сокращает время переналадки.
- Вертикальные сверлильные суппорты разделены на две секции, каждая из них имеют функцию поворота на 90° и благодаря пневмофиксации могут быстро и точно перенастраиваться в зависимости от карты присадки.
- Удобное устройство для быстрой настройки глубины сверления. С помощью специальной шкалы выставляется максимальный ход сверлильной головы.
ЭЛЕКТРОННЫЕ ЦИФРОВЫЕ ДАТЧИКИ
Перемещения вертикальных сверлильных суппортов с точностью отсчета размера 0,1 мм от ведущей компании "SIKO" обеспечивают высокую точность устанавливаемых размеров при настройке по ширине и, соответственно, высокую точность обработки, сокращение времени переналадки и удобство обслуживания
СВЕРЛИЛЬНЫЕ СУППОРТЫ
Могут быстро и точно перенастраиваться по положению в зависимости от карты присадки, а также имеют функцию поворота на 90? с пневмофиксацией.
Благодаря количеству сверлильных суппортов и их быстрой перенастройке станок проходного типа легко встраивается в технологическую линию и, соответственно, применяться на предприятиях с серийным производством.
ПНЕВМОТОРМОЗ
Установленный на суппортах пневмотормоз обеспечивает их равномерное перемещение, исключает перекос сверлильного суппорта и способствует точному позиционированию.
БЫСТРАЯ НАСТРОЙКА ГЛУБИНЫ СВЕРЛЕНИЯ
Удобное устройство для быстрой настройки глубины сверления. С помощью специальной шкалы выставляется максимальный ход сверлильной головки в горизонтальном или вертикальном направлении.
ПРОМЫШЛЕННЫЕ КОНТРОЛЛЕРЫ
Управление станком FL – 4L PLUS осуществляется за счет контроллеров производства "Siemens".
Все электронные компоненты собраны в едином защищенном блоке, размещенном в станке.
ПЕРЕМЕЩЕНИЕ СУППОРТОВ
Осуществляется по высокоточным обслуживаемым призматическим направляющим, что обеспечивает высочайшую точность позиционирования.
БЛОК ПОДГОТОВКИ ВОЗДУХА
Осуществляется регулировка давления в пневмосистеме. Контроль уровня давления ведется по манометрам.
ПНЕВМОРАСПРЕДЕЛИТЕЛИ
Контроль распределения давления в пневмосистеме станка FL – 4L PLUS выполняетcя пневмораспределителями от ведущего производителя "NassMagnet" (Германия).

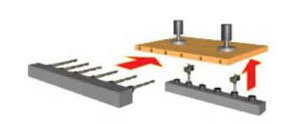

СХЕМА ОБРАБОТКИ

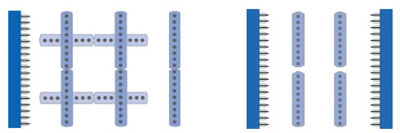

ДВА ВАРИАНТА РАСПОЛОЖЕНИЯ СУППОРТОВ
Технические характеристики:
Ширина обрабатываемых деталей (мин./макс.), мм | 90/2500 |
Общее кол-во шпинделей, шт. | 86 |
Количество сверлильных траверс, шт. | 4 |
Расстояние между двумя внешними шпинделями, мм | 640 |
Мин. расстояние между 2-мя горизонтальными отверстиями, мм | 170 |
Макс. глубина горизонтального сверления, мм | 40 |
Макс. глубина вертикального сверления, мм | 70 |
Общая установленная мощность, кВт | 8,2 |
Рабочее давление в пневмосистеме, МПа (кг/см2) | 0,6-0,8 (6-8) |
Масса, кг | 1640 |
