Сверлильно-присадочный станок Filato FL-213
Назначение:
Станок FL-213 отличная альтернатива традиционным однотраверсным станкам.
Благодаря быстрой перенастройки и высокой производительности прекрасно дополнит станочный парк на мелком и среднем предприятии, а также цехах, изготавливающих мебель на заказ.
Область применения:
Сверлильно-присадочные станки применяются для обработки необходимых монтажных отверстий в деталях корпусной мебели на предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции, они обеспечивают сверление большинства карт присадки за один проход детали.
- Цифровые счетчики регулировки позиционирования сверлильных групп с градацией деления до 0,1 мм позволяют с абсолютной точностью выставить желаемые параметры;
- Перемещение сверлильных групп осуществляется по высокоточным шарико-винтовым парам, гарантируя точность их позиционирования и надежное плавное перемещение;
- Пневмоприжимы с деревянными планками и фетровым покрытием обеспечивают надежную фиксацию и точное сверление заготовки;
- Сверлильные группы оснащены гидротормозами для исключения сколов;
- Вертикальные сверлильные суппорты имеют функцию поворота на 90° что значительно упрощает работу во время присадки большого числа отверстий.
Конструктивные особенности:
- Барабан регулировки глубины сверления револьверного типа обеспечивает быструю и точную перенастройку.
- Удобная регулировка глубины сверления в пласть.
- Эргономичное исполнение панели управления с ЖК- дисплеем в базовой комплектации позволяет оператору удобно и просто работать на станке. C пульта производится включение/выключение горизонтальной и вертикальных сверлильных групп, а также задается последовательность при одновременном сверлении в вертикальной и горизонтальной плоскостях.
- Перемещение сверлильных групп осуществляется по высокоточным шарико- винтовым парам, гарантирующее точность их позиционирования и надежное плавное перемещение.
- Пять пневмоупоров с вынесенными на панель управления переключателями позволяют быстро перенастроить станок для обработки различных деталей. При этом время на перенастройку не тратится.
- Пневмоприжимы, настраивающиеся на толщину заготовки, а также имеющие возможность базирования в любом месте рабочей зоны станка обеспечивают точную и надежную фиксацию заготовок.вающиеся на толщину заготовки, а также имеющие возможность базирования в любом месте рабочей зоны станка обеспечивают точную и надежную фиксацию заготовок.

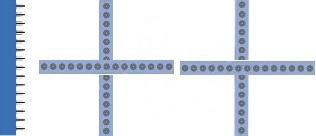

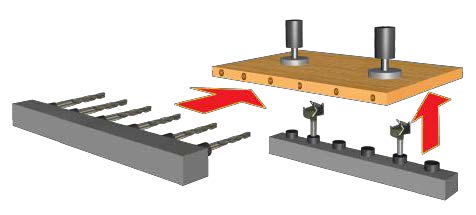

Схема обработки:
Технические характеристики:
Ширина обрабатываемых деталей (мин./макс.), мм | 145/1065 |
Кол-во шпинделей, шт. | 63 |
Количество сверлильных траверс, шт. | 3 |
Расстояние между двумя внешними шпинделями, мм | 640 |
Мин. расстояние между 2-мя горизонтальными отверстиями, мм | 145 |
Макс. глубина горизонтального сверления, мм | 85 |
Макс. глубина вертикального сверления, мм | 75 |
Общая установленная мощность Мощность , кВт | 6,25 |
Рабочее давление в пневмосистеме, МПа (кг/см2) | 0,6-0,8 (6-8) |
Масса, кг | 700 |
